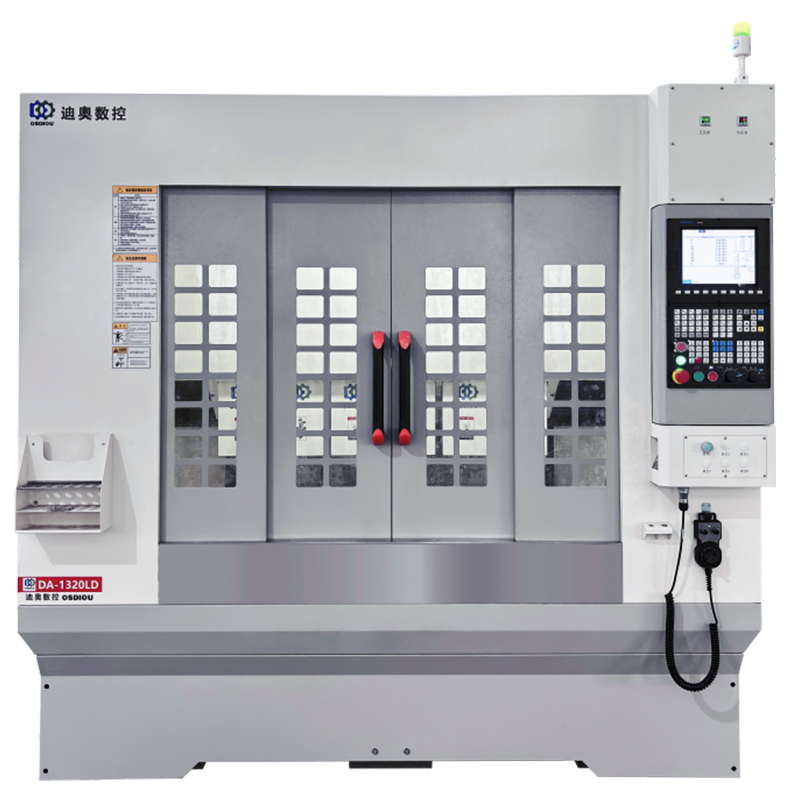

机床主体结构：整机（底座和床身）采用天然大理石，永久不变形，吸震效果好，不受温度影响，加工精度高，高速运行稳定性好。钣金件部分采用不锈钢材质，耐酸碱、耐腐蚀。
主要配件：日本、中国台湾P级精密直线导轨、C3研磨级高精度滚珠丝杠（0.008mm/300mm）和高精密轴承。
控制系统：总线绝对值控制方式，控制系统与驱动器闭环，实现高速、确准控制，兼容各种形式CAM软件。
自动润滑系统：国内第一品牌宝腾，机床的丝杠、导轨等关键精度部件均装有油路，自动控制对其注油和润滑，机床运行状态时也能保养。全新合理的设计，持久保持润滑运动部件。
防尘系统：机床的丝杠、导轨等关键精度部件均有防水防尘装置，二级防水防尘保护。
冷却循环系统：三级过滤、两级沉淀过滤系统，改善工件和刀具等的冷却效果，并有效过滤切削液中杂质的二次循环，降低因杂质飞溅造成的工件表面光洁度影响。
整机全罩设计：有效减少加工时切削液飞溅。
全新防护设计：有效保护导轨、丝杆、轴承和电机等核心部件。
配备国内第一品牌冷水机：稳定高效，确保高转速、高精密主轴在恒温中运转状态中保持稳定加工。
|
类别 |
项目 |
参数 |
检测方法 |
|
|
机床精度 |
轴运动定位精度（X/Y/Z 三轴） |
0.008mm/300mm |
雷尼绍激光干涉仪、球杆仪 |
|
|
重复定位精度（X/Y/Z 三轴） |
0.005mm |
|||
|
X/Y/Z 三轴直线运动度 |
0.013mm |
|||
|
X 轴与 Y 轴垂直度 |
0.02mm/500mm |
|||
|
Z 轴与 X\Y 轴垂直度 |
0.02mm/200mm |
|||
|
主轴电机与 X\Y 轴垂直度 |
0.01mm/80mm |
|||
|
机床尺寸 |
工作行程 |
X轴 |
220mm |
卷尺、操作软件 显示 |
|
Y轴 |
400mm |
|||
|
Z轴 |
165mm |
|||
|
主轴鼻端到工作台 |
55-220mm |
|||
|
工作台尺寸 |
X轴 |
1320mm |
||
|
Y轴 |
400mm |
|||
|
主轴间距 |
220mm±0.05 |
|||
|
机床外形尺寸 |
长 |
2214mm |
||
|
宽 |
2214mm |
|||
|
高 |
2378.5mm |
|||
|
主轴参数 |
主轴转速 |
40000转 |
操作软件显示 |
|
|
主轴功率 |
4.0kw |
电压表、电流钳 |
||
|
主轴直径 |
Φ80 |
卡尺 |
||
|
换刀形式 |
自动换刀 |
|
||
|
夹刀范围 |
Φ3.175--Φ10 |
卡尺 |
||
|
伺服刀库容量 |
19把*6 |
|
||
|
主轴锥孔跳动 |
8um |
主轴专用检测仪器 |
||
|
轴端静态偏摆 |
2um |
|||
|
轴端动态偏摆 |
8um |
|||
|
主轴制冷温度 |
26-30° |
温度计 |
||
|
进给参数 |
快速空跑移动速度（X/Y/Z 三轴） |
3000mm/min |
软件显示 |
|
|
润滑系统 |
润滑泵容量 |
4L |
|
|
|
流量 |
120-150cc/min |
流量计 |
||
|
压力 |
1.5-1.7MPa |
压力表 |
||
|
主轴制冷系统 |
制冷容量 |
20L |
|
|
|
流量 |
1.3L/min |
流量计 |
||
|
压力 |
0.5Mpa |
压力表 |
||
|
水箱 |
容量 |
125L |
|
|
|
流量 |
60L/min |
流量计 |
||
|
压力 |
0.5MPa |
压力表 |
||
|
机床功率 |
总电压 |
AC380V50Hz |
|
|
|
机床总功率 |
33.0kW |
|
||
|
压缩空气要求 |
压力 |
0.5MPa-0.8MPa |
压力表 |
|
|
流量 |
150L/min |
流量计 |
||
|
机床重量 |
机床重量 |
5000kg |
地磅 |
|
