860DD双头刀库精雕机

860DD双头刀库精雕机细节图

860DD双头刀库精雕机

【特点应用】

860DD双头刀库精雕机拥有更大的工作台尺寸(800x600mm),满足大部分产品精加工应用场合如亚克力、塑胶、3C产品、复合材料、五金金属等。此精雕机带刀库自动换刀高效率省人工,双头可同时加工2个产品,产能翻倍,可加装四轴!

服务热线: 400-830-1117
13829172084

860DD双头刀库精雕机 行业应用

产品特点

大理石机身
大理石机身

整机(底座和床身)采用天然大理石,久不变形,吸震效果好,不受温度影响,加工精度高,高速运行稳定性好,抗腐蚀,抗磨损,大大延长使用寿命。


伺服电机
伺服电机

汇川等伺服电机,功率高,动力强劲,持久续航,控制精准,Z轴伺服电机带刹车功能。


C3研磨级滚珠丝杆
C3研磨级滚珠丝杆

THK C3研磨级高精度滚珠丝杠(0.008mm/300mm),精度更高,更高的进给速度,稳定耐用。


P级直线导轨
P级直线导轨

THK/上银原装精密P级直线导轨,定位精度高,不空转/打滑,无杂音高平顺性,稳定耐用精度保障。


NSK P4级配对轴承
NSK P4级配对轴承

日本NSK P4级配对轴承,高精度,运行顺畅,耐磨耐用。


高速电主轴
高速电主轴

60000rpm 2.5KW/40000 rpm 4.0kw等高速电主轴,高速、高精、高光与稳定性。


刀库系统
刀库

自动换刀,气动换刀,手动换刀可选,自动换刀高效率省人工。


控制系统
控制系统

新代/维宏等专业数控系统,采用绝对值控制方式,控制系统与驱动器闭环,实现高速、精准控制,易学易操作。



宝腾自动润滑加油系统:机床上的丝杠、导轨等关键精度部件均装有油路,自动控制时间对其供油,工作状态也能保养。

防尘系统:机床上的丝杠、导轨等关键精度部件均有防水防尘装置,二级防水防尘防护,确保丝杆、导轨长期稳定工作。

冷却循环系统: 三级过滤、两级沉淀过滤系统, 有效的改善了切削液的冷却效果,防止切削液中有杂质影响加工效果。

全新水防护设计:更有效的保护导轨、丝杆、轴承、电机等核心部件。

配备瑞科冷水机品牌:稳定性高,工作状态保证高转速高精密主轴在恒温中正常运转,保证精度。

应用领域

应用

手机行业、3C数码行业、光电行业、电子行业、塑胶行业、智能家居、智能穿戴行业、五金行业等

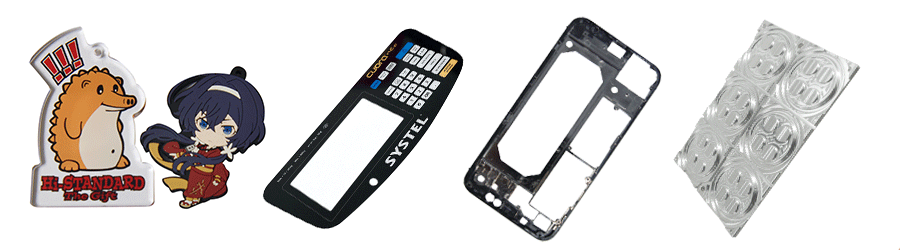

860DD双头刀库精雕机主要应用于电子产品的加工领域,如手机配件、 笔记本电脑配件、平板电脑配件等电子产品小 五金配件精密切削、高光、钻孔、攻牙等加工, 可加工亚克力、塑胶、玻璃、复合材料、五金金属等各类材质产品。

配件展示

配件

860DD双头刀库精雕机配置:天然大理石、THK丝杆、THK导轨、THK轴承、松下电机、进口配件,更省心。

设备参数

机床精度 轴运动定位精度(X/Y/Z三轴) 0.008mm/300mm
重复定位精度(X/Y/Z三轴) 0.005mm
工作平台平面度 0.05mm
X 轴与Y轴垂直度 0.013mm
Z 轴与X/Y轴垂直度 0.013mm
主轴电机与X/Y轴垂直度 0.013mm
机床尺寸 工作行程(X/Y/Z三轴) 400*600*110mm(单头)
工作台尺寸(X/Y轴) 800*600mm
机床外形尺寸(长宽高) 1813*1450*1914mm
主轴参数
主轴转速 60000rpm
主轴功率 2.5KW
主轴直径 φ62
夹刀范围 φ6 φ4 φ3.175
主轴锥孔跳动 1.0um
轴端静态偏摆 2um
主轴制冷温度 26-30°
换刀方式 自动换刀
刀库容量 12把刀
进给参数 快速移动速度(X/Y/Z 三轴 ) 24m/min
最大磨削速度(X/Y/Z 三轴) 9m/min
加工精度 方形尺寸精度 ±0.02mm
真圆度 0.013mm/200
润滑系统 润滑泵容量 2L
流量 120-140cc/min
压力 1.5-1.7 Mpa
主轴制冷系统 制冷容量 20L
流量 1.3L/min
压力 0.5Mpa
刀具冷却系统 冷却液箱容量 150L
流量 40L/min
压力 0.5Mpa
机床电源要求 电压 220V/50Hz
机床总功率 12.0KW
加工实测功率 7.5KW
压缩气要求 压力 0.5Mpa-0.8Mpa
流量 150L/min
真空要求 压力 -0.06~-0.08Mpa
流量 100L/min
机床重量 机床重量 2000KG
注:本公司对产品规格参数、外观设计等均不断研究改进,上述资料若有变更,恕不另行通知。

关于我们客户案例荣誉资质 设计方案

装配工艺

品质检测

公司实力

resource/images/7bf56de62f2c42df88d9c5f0902d7455_4.jpg

厂家实力

进口原配件,自主研发

○产品设备采用日本等原装进口原配件;

○迪奥机型产品的其他配件均是自主研发设计;

○在维持原有稳定恒久品质的同时也保持着很高的市场性价比。

resource/images/7bf56de62f2c42df88d9c5f0902d7455_2.jpg

定制方案

专属量身定制,解决产品加工问题

○经验丰富的研发技术团队,强大的开发能力;

○拥有10多年设计经验团队,量身研发设计机型;

○可针对不同需求制定设计专属配置方案。

微信图片_20190705171656

品质保障

通过SGS、ISO9001等质量体系多项认证

○产品通过ISO9001、SGS等多项检测标准认证;

○拥有严谨的生产品质监控系统,保障产品高品质和稳定性;

○同时通过雷尼绍精密CNC机床整套检测仪器检验。

五星服务

全天候五星服务贴心始终为您

○免费为用户培训机床操作人员

○ 提供技术应急支援, 解决加工工艺问题

○全国1年保修, 终身维护

○ 24小时在线无忧售后;省内8-12小时,省外24小时服务

○ 迪奥数控售后团队均是从业5-8年的资深人士

服务团队
热品推荐 / Hot product
DA-750DB双头半罩精雕机

DA-750DB双头半罩精雕机

【产品名称】双头半罩精雕机【产品型号】DA-750DB【产品优势】适合批量生产,多工位不停机加工高效率,节省人工,精度高,良品率优。【应用领域】广泛应用于玻璃镜片的磨边、钻孔、倒边、开槽、亚克力、PC、PVC、PET视窗镜片、铜、铝等产品的雕刻加工。免费打样,欢迎咨询!
CCD精雕机

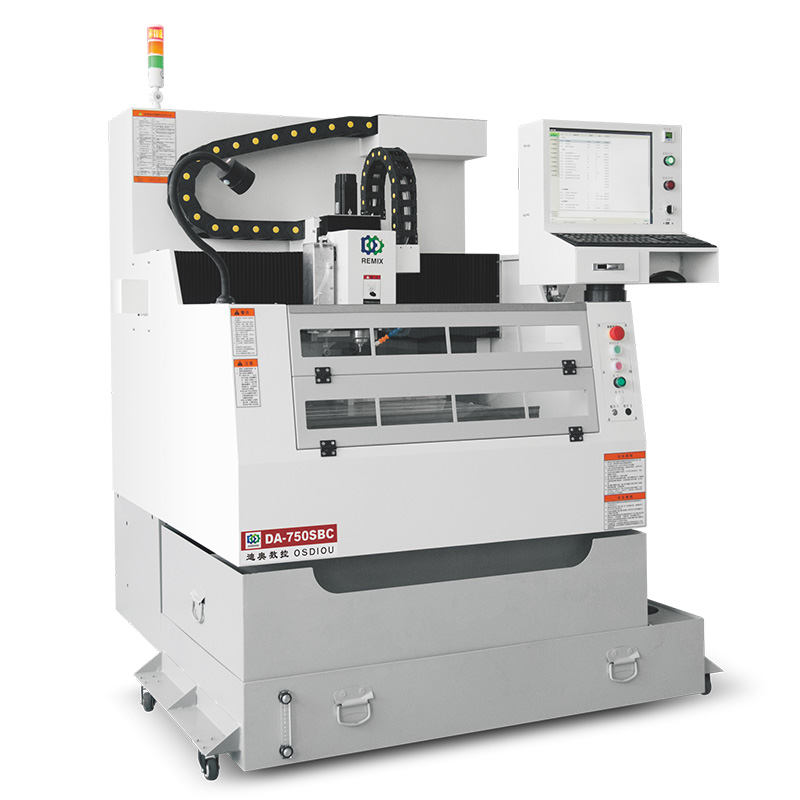

DA-750SBC CCD精雕机
