特种工程塑料的5G应用—精雕机厂家

作者: 编辑: 来源: 发布日期: 2020.11.07
信息摘要:
特种工程塑料的5G应用—精雕机厂家特种工程塑料是指长期使用温度在150°C以上的高性能工程塑料,是继通用塑料和工程塑料之后发展起来的第三代塑…

    特种工程塑料的5G应用—精雕机厂家

      特种工程塑料是指长期使用温度在150°C以上的高性能工程塑料,是继通用塑料和工程塑料之后发展起来的第三代塑料,其兼具耐热、绝缘、耐腐蚀和机械强度高等优点,主要品种有聚苯硫醚、聚酰亚胺、聚砜类、芳香族聚酰胺、聚芳酯、聚苯酯、聚醚醚酮、液晶聚合物和氟树脂等。


微信图片_20201107142050


    自2019年以来,随着5G基站、智能手机、智能穿戴、远程医疗及汽车通讯等产品的发展,特种工程塑料在5G 领域得到了创新应用。

5G传输的信号量是4G10~100倍,对材料提出来的不只是信号传输速度提升这一个简单要求,还包括损耗更小、信号不丢包、信号传输的稳定性和高可靠性。 5G通信具有的高速率、多连接、低延时、高可靠,这些要求是对5G整个产业链提出的,但作为最基础的原材料必然首当其冲。

Part 01 聚苯硫醚PPS


微信图片_20201107142152


    聚苯硫醚是分子链含亚苯硫醚重复结构单元的聚合物,其突出特点是具有耐高温,耐腐蚀、耐辐射、阻燃、无毒、机械性能和电性能十分优异,尺寸稳定性好等。

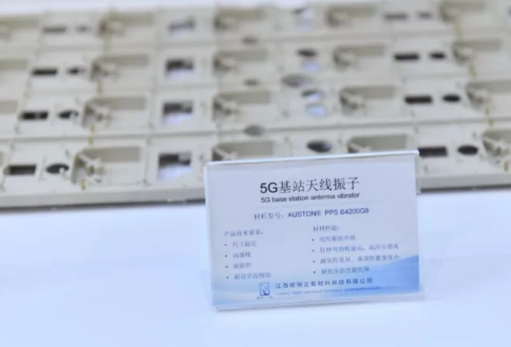

1、塑料天线振子:采用玻纤增强改性PPS,运用一体化成型注塑技术,使天线一次成型,经镭雕,电镀等工艺,实现塑料表面局部金属化。可达到减重降本的目的。

2、高频线路板:PPS薄膜作为高频柔性电路板基材,可降低传输损耗,并能保证高温高湿环境下信号的传输稳定性,可用作5G传输线缆和天线,应用于 5G智能手机、基站和汽车领域。

35G基站滤波器:PPS注塑成型后电镀,代替铝作为滤波器腔体,实现轻量化。

Part 02 聚酰亚胺PI

      聚酰亚胺是分子结构含有酰亚胺基链节的芳杂环高分子化合物,具有优良的耐高低温性、电气绝缘性、化学稳定性、耐磨性、阻燃性等。是常用的柔性线路板基材之一。

   高频线路板:MPI高频挠性覆铜板主要应用在高频信号传输的FPC天线板上,终端运用于5G 手机、物联网、智能家居、无人驾驶、VR技术等。

    MPI天线是氟化物改进配方的聚酰亚胺天线,目前已经在10GHz以下领域具有跟LCP差不多的性能,有望进一步提升在 5G天线上的应用渗透率。

Part 03  液晶聚合物LCP

       在通信领域,随着无线网络从 4G 走向 5G,频率不断提升,对各种电子零部件性能及其稳定性提出了更高的要求,主要体现在材料需要具有更优的介电性能,特别是低介电损耗。 LCP 的介电性能突出,介电常数和介电损耗随着频率的变化波动非常小,高频信号传输稳定性优越,具有低吸湿性,耐化学腐蚀性、耐候性、阻燃性以及低介电常数等特点。

 1、高频线路板:LCP薄膜传输损耗低,弯折性能较好,尺寸稳定性好,可作为FPC基材,可作为 FPC天线以及信号传输线应用于手机等移动终端;

2、高频连接器:LCP材料可作为通讯连接器(如高速背板连接器、Gen-Z Mini-SAS等),可确保数据传输通畅,主要用于基站、服务器、交换机、路由器等,还可作为消费类电子终端连接器;

 3、塑料天线振子:LCP材料可用于天线振子,LCP材料具有一体化成型、更适用于 SMT 工艺和超低介电损耗的优势。

Part 04聚醚酰亚胺PEI

    聚醚酰亚胺是一种无定形、琥珀色、透明的树脂,具有优异的耐高温性、尺寸稳定性、卓越的机械强度和模量、红外透过性、耐化学性,较低的介电常数和介电损耗、在宽泛的温度范围保持稳定以及良好的金属化能力,在5G通信领域独具优势。

1、移相器:PEI可作为介质移相器中的介质块,还可用做PCB移相器支架,满足在耐高温耐蠕变要求;

 2、板对板连接器:PEI作为性能优异的绝缘材料,加工安装简单方便,可替代PTFE作为板对板连接器的绝缘子;

3、腔体滤波器:PEI材料具有与铝相近的线性膨胀系数,可靠的电镀性能,可代替铝用作基站滤波器的腔体,有助产品减重,还可用于谐振杆、调节螺丝等滤波器的内外部件;

4、光通信部件:PEI取代玻璃制造光收发模块的透镜,可使元件结构最佳化,简化其制造和装配工艺,同时保持精确的尺寸,从而使最终产品的成本大幅降低。PEI 还可取代金属制造光纤连接器,适配器以及其他结构组件;

5、半导体:PEI应用于半导体前开式晶圆传送盒 ,化学机械研磨环 , 可靠度检测置具等多项应用。

Part 05 氟塑料

    凡分子结构中含有氟原子的塑料总称为氟塑料,包括PTFEPVDFPCTFE PFA等,氟塑料具有高耐候性能,优异电气性能,极低的介电常数以及介电损耗,成为5G领域热门材料之一。

 1、高频线路板:PTFE作为目前为止发现的介电常数最低的高分子材料,Df值在 0.002 以下,在覆铜板中表现出优异的介电性能,是极佳的高频线路板基材。陶瓷填充或玻纤增强的PTFE应用于介电性能要求较高的 5G 基站、移动终端天线、毫米波雷达、传感器等领域。此外,由于由于介电常数低,氟材料经常被用于改性环氧树脂,或者其他塑料。

2、高速线缆:PTFE具有优异的耐高低温、阻燃性和高介电常数等性能,可采用PTFE作为 5G通信用高频线缆的绝缘层。晨光院自主研制的中高压缩比聚四氟乙烯分散树脂已成功配套5G线缆生产。

3、基站滤波器:金属腔体滤波器中采用了很多PTFE部件,起支撑、绝缘、隔热的作用,一般通过PTFE棒材加工或者直接模压成型,也可采用 PFA注塑作为滤波器部件。

4、高频连接器:PTEF可用作板对板连接器中的绝缘子。

5、半导体:随着通信技术和5G网络的快速发展,市场对于半导体小型化、更快的通信速度、更高的频率以及低损耗信号的需求将日益依赖氟塑料来实现。PTFE 可用于酸碱液存储运输容器内衬、芯片的蚀刻清洗熔接槽, PFA可用于晶片花篮、管道等。

Part 06 高温尼龙

耐高温尼龙具有良好的耐磨性、耐热性、耐油性以及耐化学药品性,低吸水率,优异的尺寸稳定性和机械强度,在很宽的温度范围和高湿度环境下保持优异的机械性能。目前已经工业化的品种有PA46PA6T PA9TPA10T等。

15G断路器:高温尼龙能满足低压电器外壳的要求,适应恶劣的环境与极端的天气,可用于5G断路器保证 5G通讯柜安全稳定运行。

2USB TYPE-CUSB连接器的贴装主要以 SMT 制程工艺为主,由于连接器高速的特性以及生产安装工艺的需要,耐高温材料成为必须,PPA具有耐高温和不变形的特性,被广泛应用在手机 USB

3、手机天线:PPA作为LDS天线材料具有优异的机械性能及尺寸稳定性,耐高温,在无铅焊接后无发泡、低翘曲等情况,无线电信号耗损很低。

Part 07  聚醚醚酮PEEK

        聚醚醚酮是一种线型芳香族结晶热塑性塑料,具有极高的耐热性、耐变形性,很好的阻燃性和耐热水性、耐辐射性。

1、柔性线路板:PEEK薄膜可用于5G射频天线基板。

微信图片_20201107142613



2、半导体:PEEK用于芯片测试、晶片夹,晶片花篮等。PEEK不含卤族元素,不会污染半导体晶圆,尺寸稳定性高。

    特种工程塑料从20世纪60年代发展起来,从最初的国防军工等高科技领域进入民用领域,且民用份额逐年增大,特别是以5G 为代表的新基建正在加速万物互联的智能世界的到来,材料要求更高,特种工程塑料在其中发挥重要作用。

(以上信息来源艾邦高分子)
