分析高光机生产过程中出现的噪声现象

作者: 编辑: 来源: 发布日期: 2020.12.14
信息摘要:
故障现象:高光机生产时在点动或加工过程中,发现Z轴异常且有噪声。故障诊断:检查发现,Z轴上下移动不均匀且有噪声,且存在一定间隙。电机启动时,…

故障现象:高光机生产时在点动或加工过程中,发现Z轴异常且有噪声

故障诊断:

检查发现,Z轴上下移动不均匀且有噪声,且存在一定间隙。电机启动时,在点动方式下Z轴向上运动存在不稳定的噪声及受力不均匀,且感觉电机抖动比较厉害;而向下运动时,就没有抖动得这么明显;停止时不抖动,在加工过程中表现得比较明显。

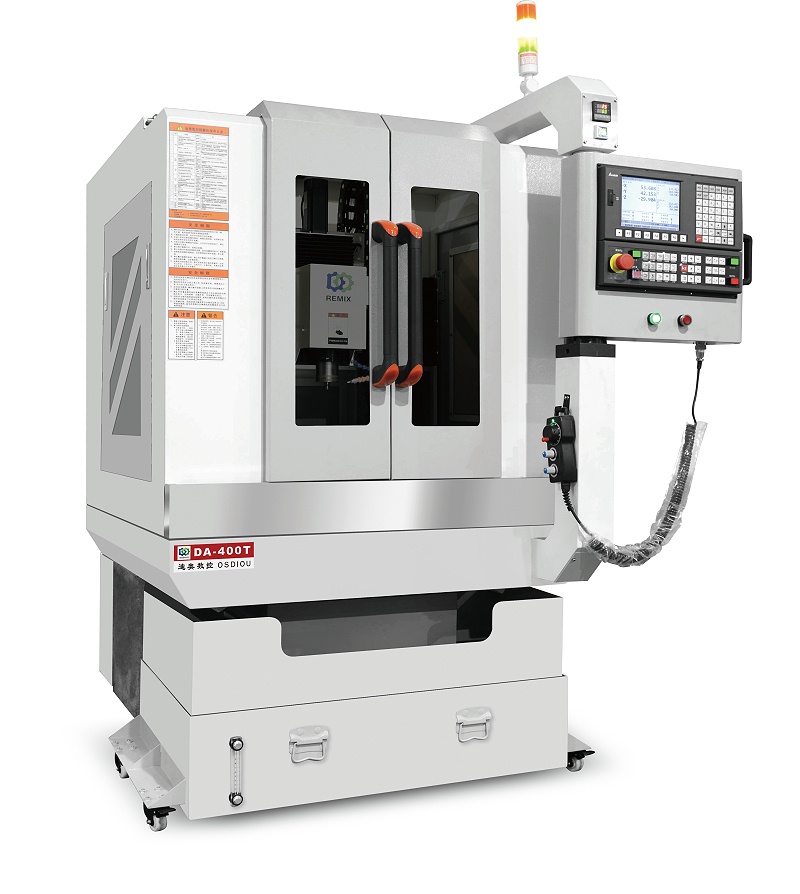

高光机

分析认为,故障原因有三点:一是丝杠反向间隙很大;二是Z轴电机工作异常;三是皮带轮受损至受力不均。但有一个问题要注意的是,停止时不抖动,上下运动不均匀,所以电机工作异常这个问题可以排除。

因此先对机械部分诊断,在诊断测试过程中没有发现异常,在公差之内。利用排除法则,余下的只有皮带问题了,在检测皮带时,发觉这条皮带刚换不久,但在细心检测皮带时,发现皮带内侧出现不同程度的受损,很明显是受力不均所至,是什么原因造成的呢在诊断中发现电机放置有问题,即装夹的角度位置不对称造成受力不均。

    故障处理:只要将CNC高光机电机重装,对准角度,测量好距离(电机与Z轴的轴承),皮带两边(长度)要均匀。这样,Z轴上下移动不均匀且有噪声及抖动现象就消除了,Z轴加工恢复正常。
