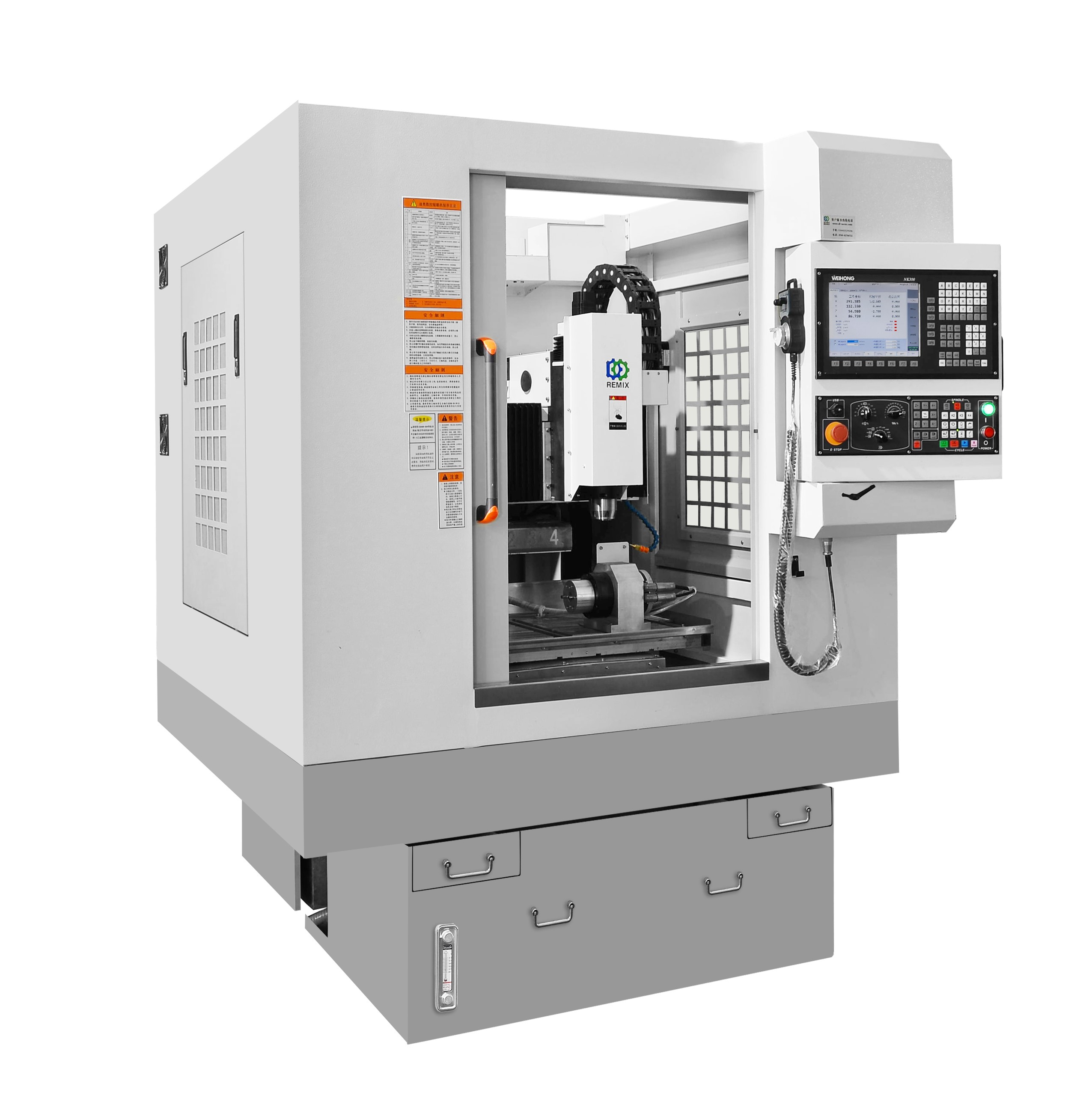

全罩单头刀库机
行业应用:
手机塑胶外壳、光学镜片、数码产品触摸屏、玻璃盖板、光学玻璃、蓝宝石、大型数码视窗面板、眼镜镜片、亚克力镜片、液晶显示器面板、鞋模、铝片、手机保护膜、PVC/PC/PET保护片等
机器说明 Machine Specifications | |||||
项目/机型 ITEM/MODEL | DA-750S全罩单头刀库机 | DA-750T全罩双头刀库机 | |||
加工材料 WORK MATERIAL | 亚克力/PC/PET/铝/铜 | 手机玻璃 | 亚克力/PC/PET/铝/铜 | 手机玻璃 | |
工作台 WORK TABLE | |||||
工作台形式 Table | T型槽 | T型槽 | T型槽 | T型槽 | |
工作台尺寸 Table size | 700*500mm | 700*500mm | 700*500mm | 700*500mm | |
最大工作负重 Table load capacity | |||||
工作行程 MOVEMENT & RANGE | |||||
单头加工 Single head processing | (650/550)*500*120mm | 350*500*120mm | |||
双头同时加工 Two-headed simultaneously | (250/330)*500*120nn | ||||
双主轴中心距 Two-headed center distance | 250mm | 250mm | |||
主轴鼻端至工作台面 Spindle nose to work table | |||||
机床精度 ACCURACY | |||||
轴运动定位精度 Positioning accuracy | 0.008/300mm | 0.008/300mm | |||
轴重复定位精度 Repeatability accuracy | 0.005mm | 0.005mm | |||
主轴 SPINDLE | |||||
主轴功率 Spindle power | 0.8/3.0 KW(可选) | 0.8/3.0 KW(可选) | |||
主轴转速 Spindle speed range | 24000/40000/60000 RPM (可选) | 24000/40000/60000 RPM (可选) | |||
换刀形式 Change cutters form | 自动换刀,6把 | 自动换刀,8把 (单头4把) | |||
夹具规格 Collet | ISO BT20,E25A(可选) | ISO BT20,E25A(可选) | |||
进给速度 FEEDING SPEED | |||||
最大快速进给速度 Rapid traverse | 18min | 18min | |||
最大切削进给速度 Cutting feed rate | 9min | 9min | |||
所需动力机床尺寸 POWER / SIZE | |||||
气压 Air pressure | 0.6~0.8mp | 0.6~0.8mp | |||
真空吸力 Pull of vacuum | -(0.06-0.08)mp | -(0.06-0.08)mp | |||
电源要求 Power spec. | 220v/380v(可选)接地 | 220v/380v(可选)接地 | |||
机台外罩 Shape sheet metal | 全罩式 | 全罩式 | |||
总功率 Total Power | 5KW | 6KW | |||
重量 Machine weight | 1900KG | 2000KG | |||
机台外形尺寸 Machine size | 1550*1580*1960 | 1550*1580*1960 | |||
数码控制系统 NC Specifications | |||||
控制系统 | 维宏/台达/宝元 | 系统盘 | 1G | ||
同时减速轴 | 4轴 | 数据盘 | 2G | ||
最少移动单位 | 0.001mm | 系统盘保护 | 读取,自动杀毒/开机复位 | ||
显示器 | 系统专用配套显示屏 | 支持文件格式 | DXF/PLT/ENG/GCODE/DEMO/UOO | ||
语言 | 中文/英文 | 手摇脉冲发生器 | MPG | ||
其它 标准配件 Other standard parts | |||||
Z 轴 自动对刀仪 | METROL | 数显型注油机 | 台湾宝腾 | ||
MPG | 维宏/台达/宝元 | 工作灯 | LED灯,三色灯,防爆灯 | ||
喷水装置 | 环形喷水装置 | 制具 | 亚克力/铝加工制具 | ||
其他 | 主轴温度控制装置,喷水自动控制开关,喷水加排孔、反吹装置 | ||||
本公司对产品规格,设计特性均不断研究改进,上述参数若有更改恕不另行通知! |
